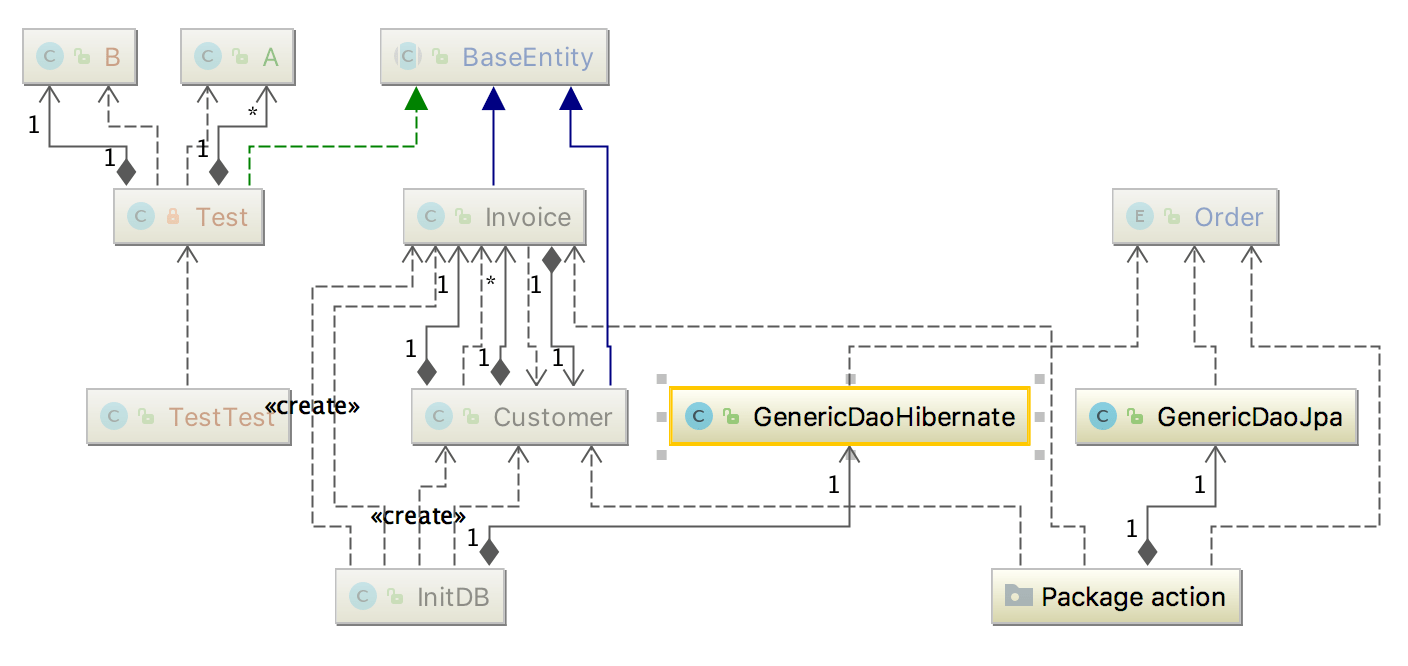

UML 类图

1. 生成图表。

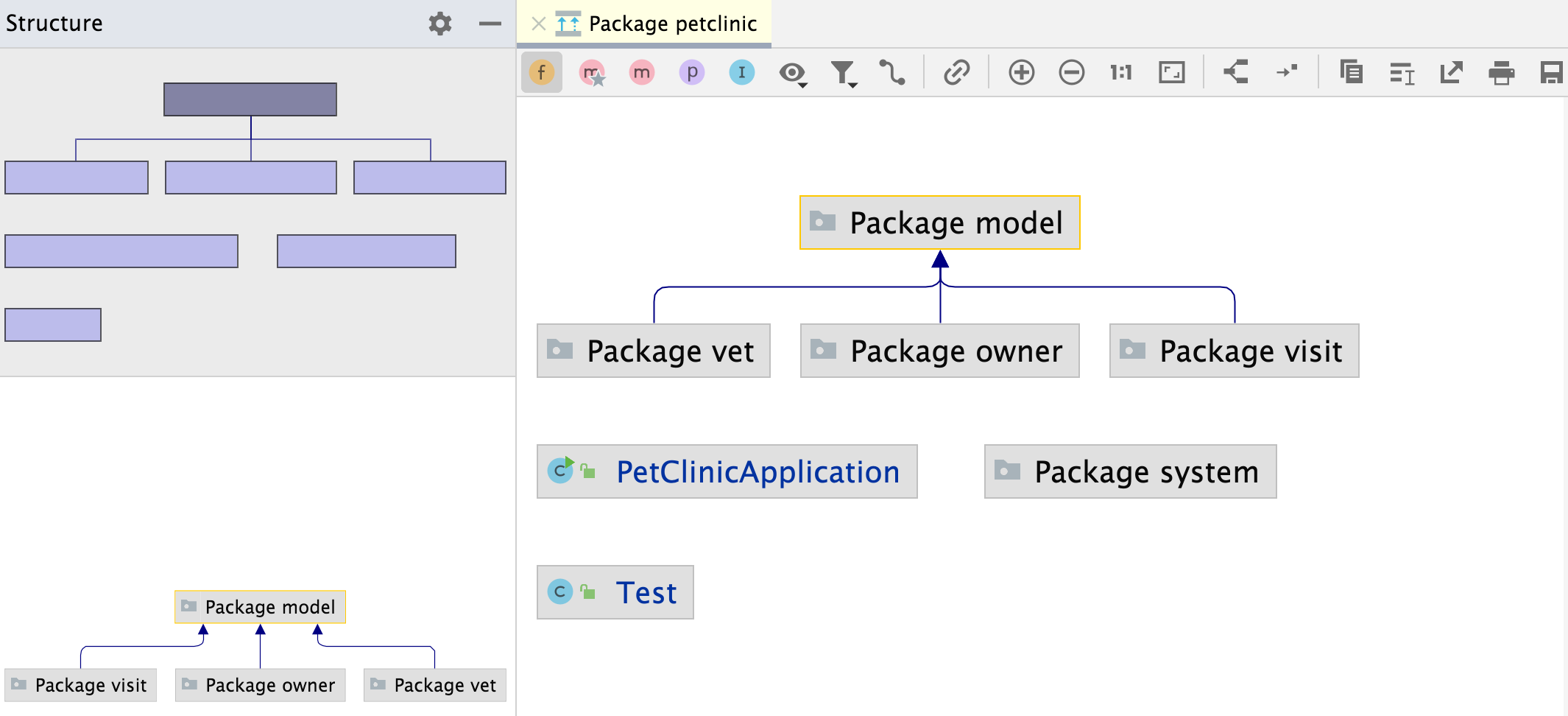

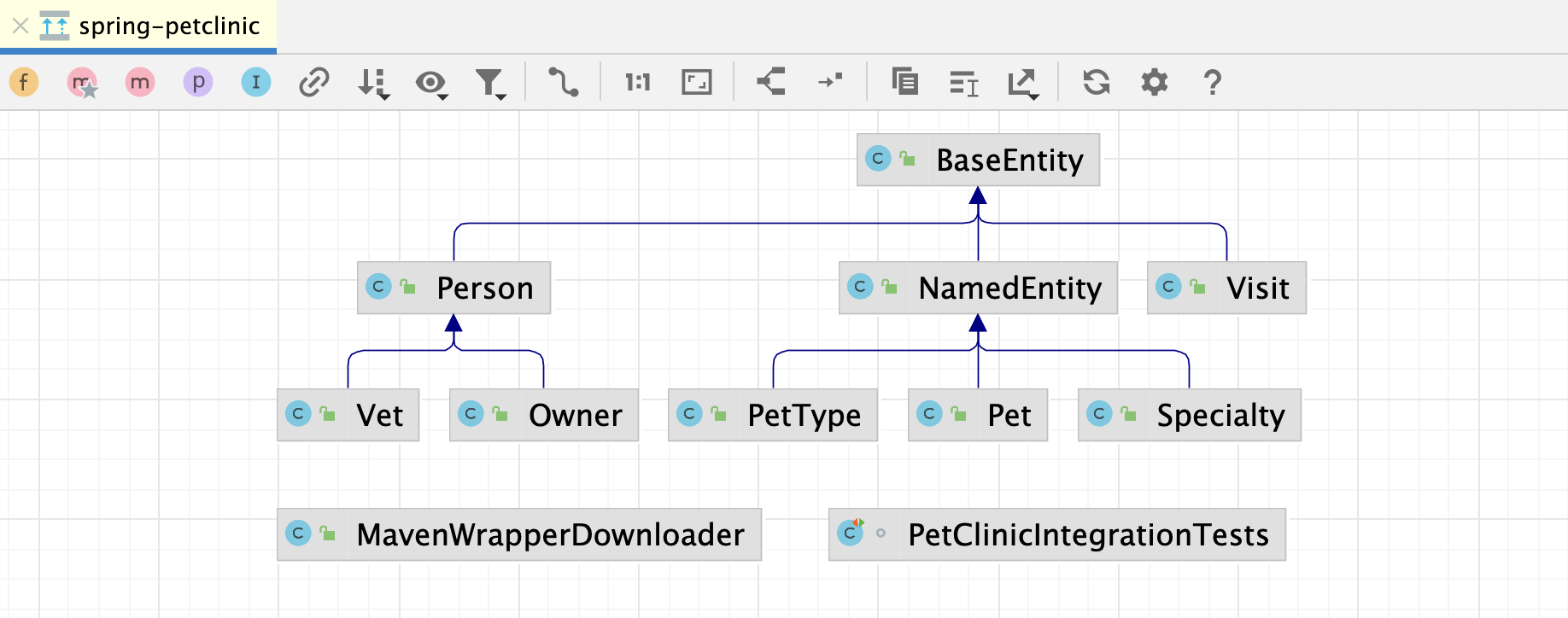

2. 单击左侧工具栏中的“结构” 。IntelliJ IDEA 打开“结构”工具窗口，其中显示图表的地图，以及所选块及其邻居的小预览。

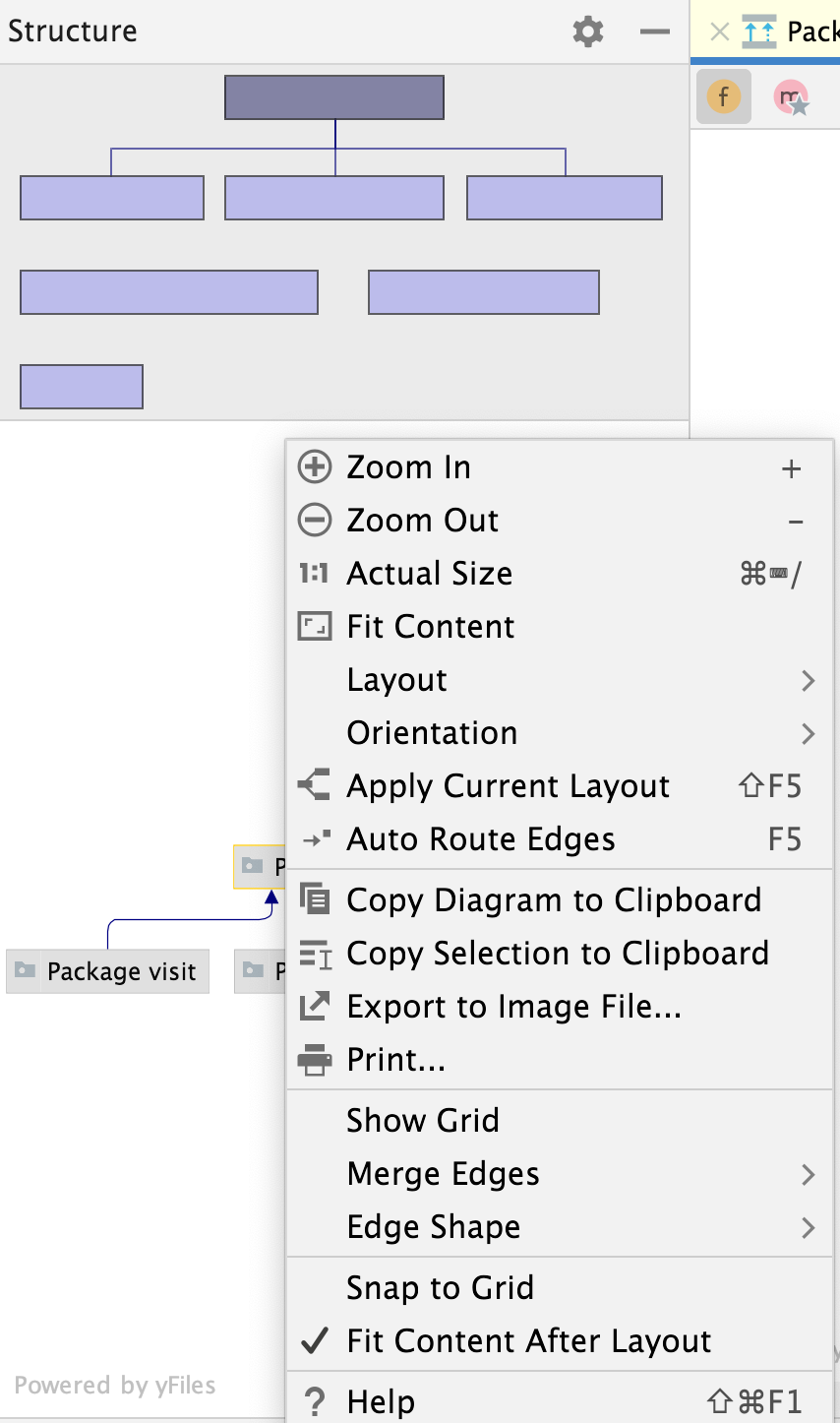

   使用上下文菜单可以放大和缩小、移动画布、更改布局以及将部分图表导出为图像。



1. 按。Space

2. 在打开的搜索字段中，开始输入要添加的类的名称。然后，从建议列表中选择所需的课程。

   如果要添加超出项目范围的类，请选中“包括非项目项”复选框。

   或者，在“项目”工具窗口中选择一个或多个元素并将它们拖动到图表中。

1. 在图表编辑器中，选择要删除的节点元素。

2. 右键单击该元素，然后从上下文菜单中选择“删除” 。Delete

   或者，选择重构 | 安全删除 。在这种情况下，IntelliJ IDEA在应用更改之前会检查用法。AltDelete

提示

您可以通过按代码元素快速搜索用法。AltF7

您可以在图表编辑器中执行一些正向工程。

1. 在图表编辑器中，右键单击任意位置，然后从上下文菜单中选择内容 | 新的。然后选择您要创建的代码元素。

2. 根据您的选择，IntelliJ IDEA 将打开相应的对话框，您可以在其中指定创建新元素所需的信息。

IntelliJ IDEA 将该项目添加到您的图表以及项目树中。

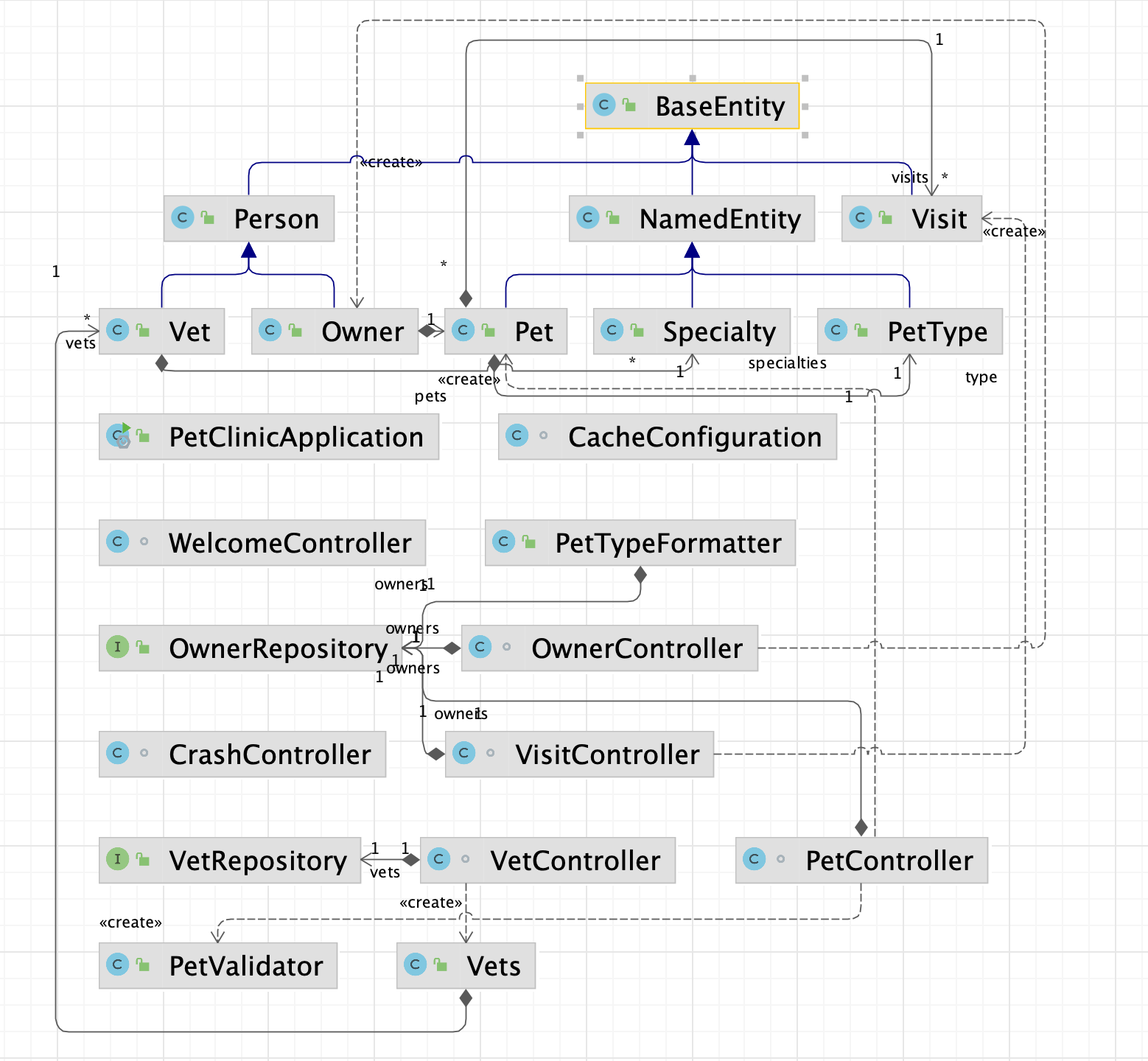

您可以在图表中查看实现和父类。如果 IntelliJ IDEA 找到多个父类或实现，它会显示相应项目的列表。选择您需要查看父项与其子项之间的联系的一项。

1. 在图表编辑器中，选择您想要查看其实现或父类的项目。

2. 右键单击这些项目，然后从上下文菜单中分别选择“显示实现” 或“显示父级”。CtrlAlt0B CtrlAlt0P

3. 在打开的弹出窗口中，选择您需要的项目并按。要在弹出窗口中向上或向下扩展您的选择，请分别按或。EnterShift+UpShift+Down

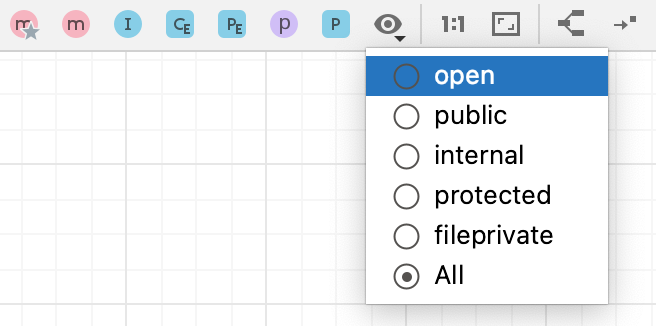

您可以配置图表设置，以便在创建图表时默认情况下可以使用某些选项。

1. 按打开 IDE 设置，然后选择“工具”|“IDE”。图表。CtrlAlt0S

2. 在右侧窗格中，选择默认情况下要查看的选项，然后单击“确定”应用更改。

大多数时候，生成的图表又大又复杂。通常，您只想专注于图表的特定部分。IntelliJ IDEA 允许您过滤两个图表元素之间的路径。

1. 在图表编辑器中，选择要关注的两个节点，然后右键单击其中之一以打开上下文菜单。

2. 从上下文菜单中，选择分析图表 | 关注两个节点之间的路径。

   笔记

   如果您不仅要关注两个节点，还要关注所选节点与其邻居的连接方式，请从上下文菜单中选择“关注节点邻居”选项。

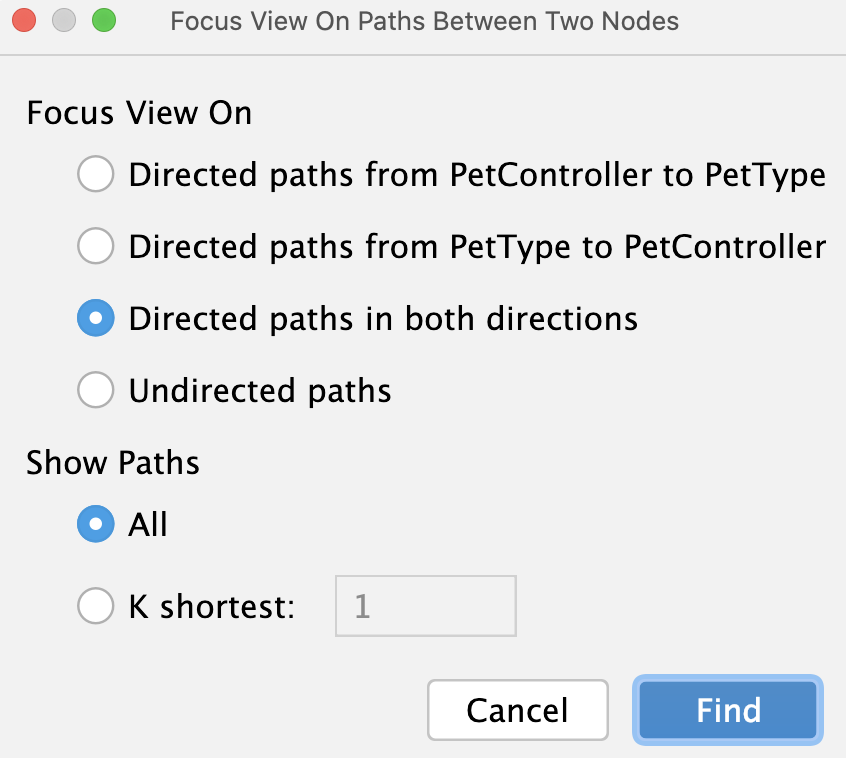

3. 在打开的对话框中，根据需要选择其他选项，然后单击“查找”。

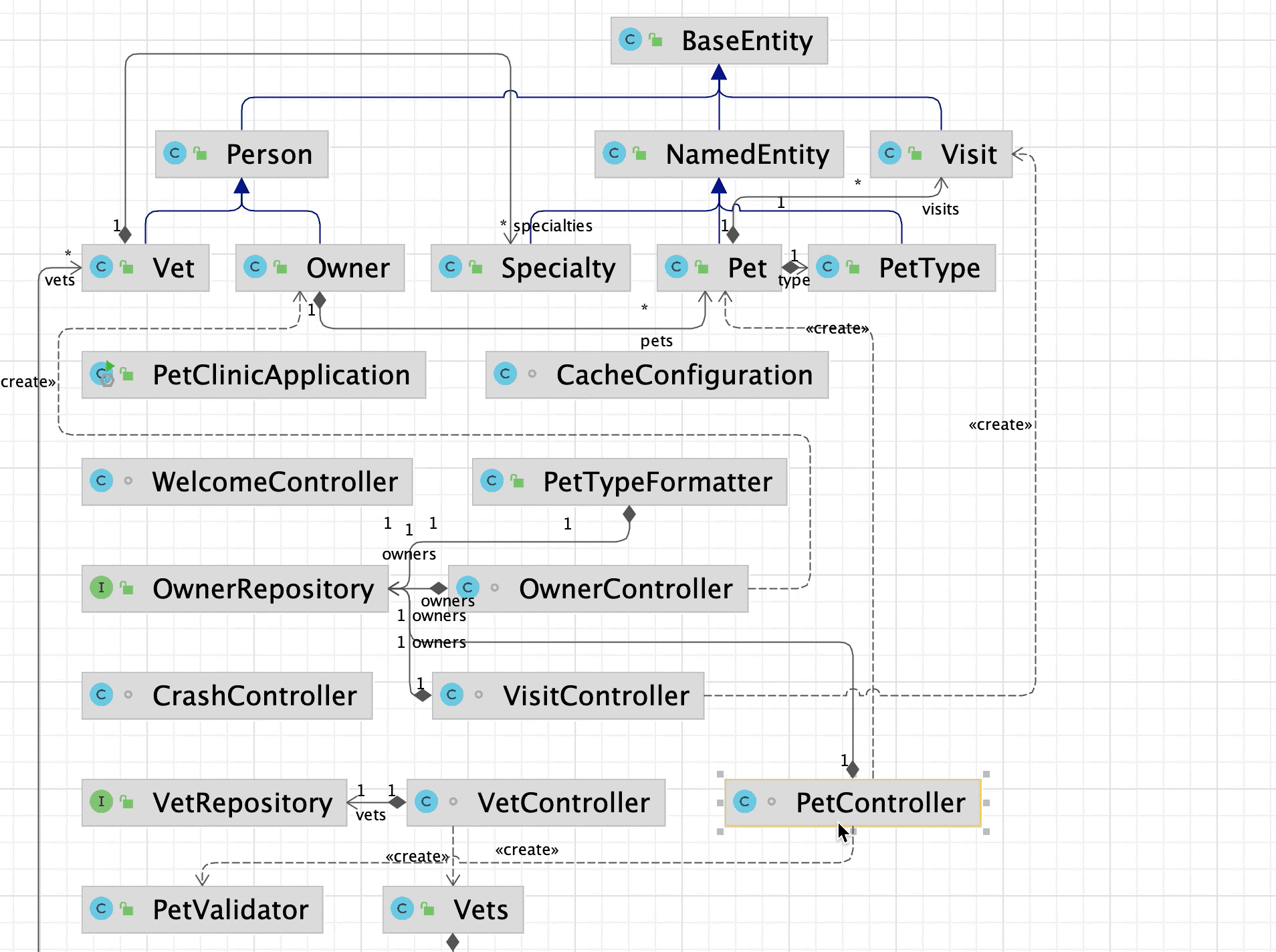

   IntelliJ IDEA 显示仅与选定节点关联的连接。



   动图

您可以使用此操作来识别图中的重要节点。

1. 在图表编辑器中，右键单击编辑器中的任意位置以打开上下文菜单。

2. 从上下文菜单中，选择分析图表 | 衡量中心性。

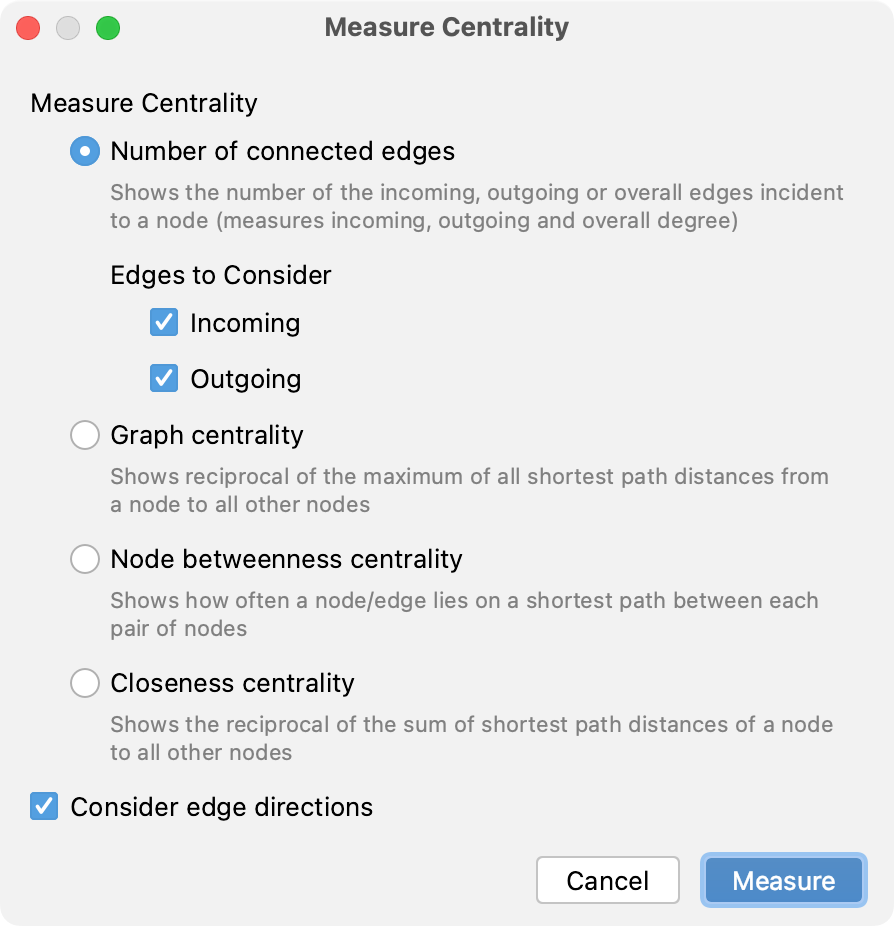

3. 在打开的对话框中，根据需要选择其他选项，然后单击“测量”。

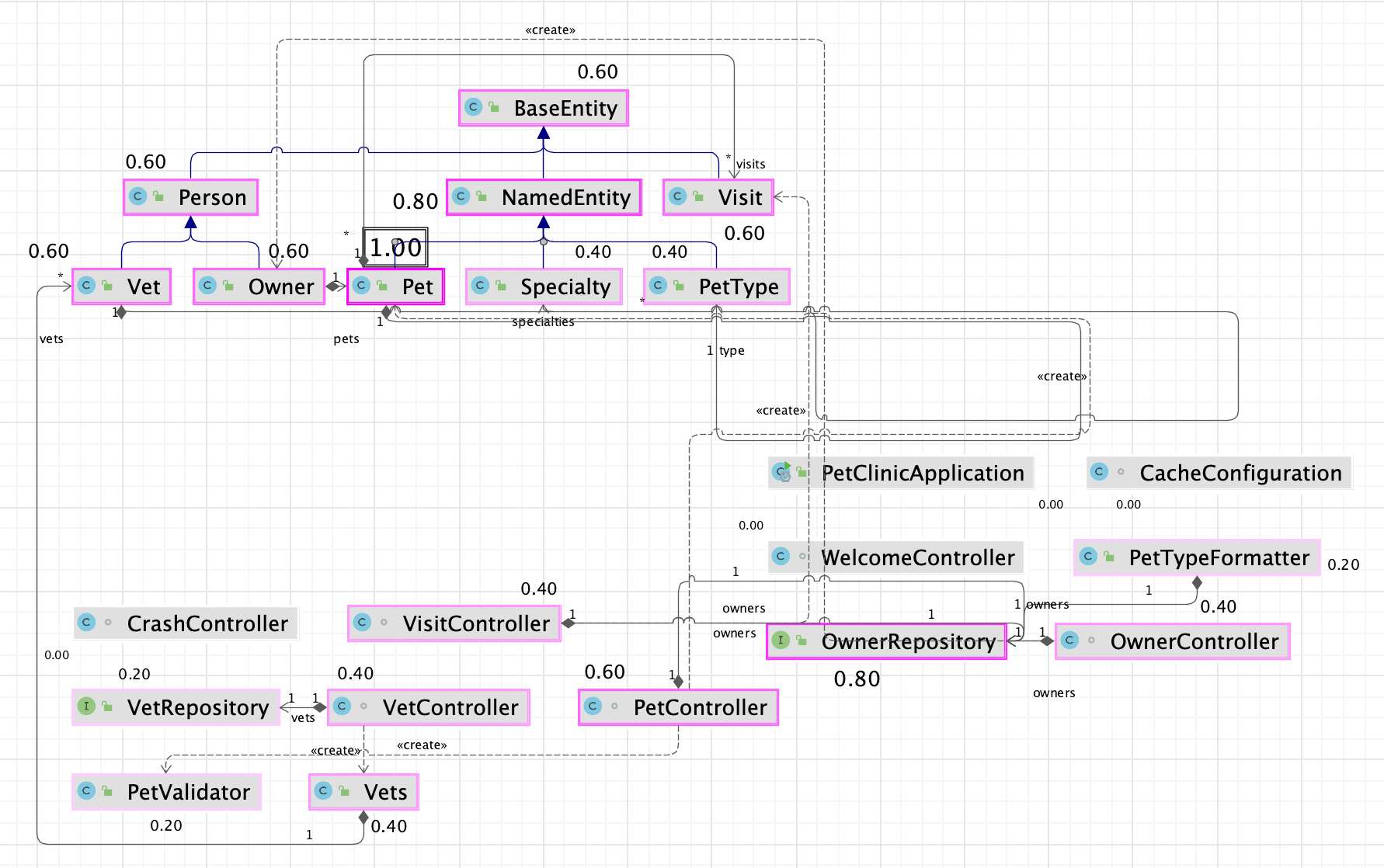

   节点“重要性”通过从 0.0 到 1.0 测量的分数值来表示，并且应首先探索最亮的节点选择。
