最终的

图表

显示差异

细节

如果选中此复选框，则元素的所有指定详细信息将显示在 UML 类图中以进行修订。如果未选中此复选框，则图表中将仅包含节点元素。

Java 类图

类元素

选中复选框以显示节点元素内的成员（字段、构造函数、方法、属性和内部类）：

在图表上，使用工具栏按钮、、、和。

依赖关系

选中下面的复选框以在图表中显示依赖关系链接。

数据库图

关键栏目

要在图表打开时显示主键列，请选中此复选框。

在编辑器中查看图表时，使用工具栏上的 来显示或隐藏相应的列。

列

对于打开图表时显示主键列以外的列，请选中此复选框。

在编辑器中查看图表时，使用工具栏上的 来显示或隐藏相应的列。

图形解释计划

属性

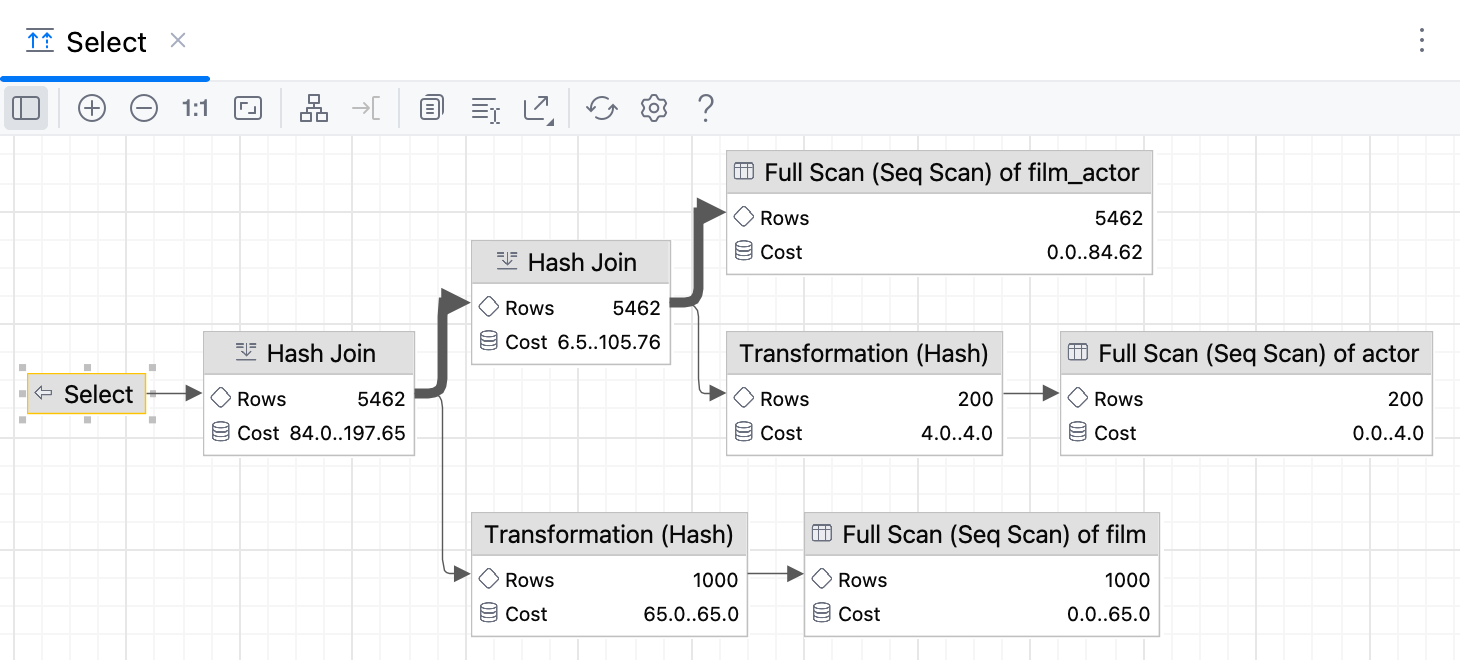

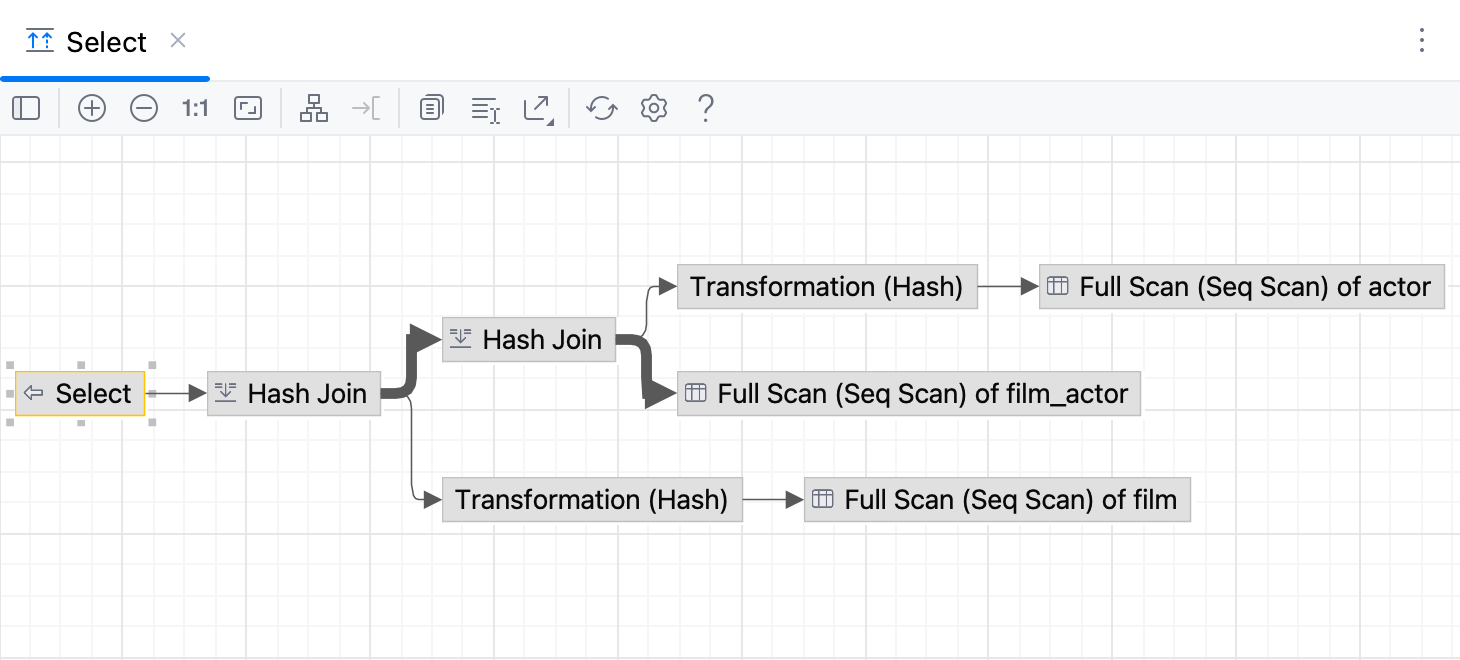

切换查询地图上查询属性的显示。这些属性可以是行数、索引名称或有关查询的任何其他附加信息。

启用

残疾人

项目模块

图书馆

如果选中此复选框，库将显示在模块的 UML 图中。

JPA ER 图

特性

如果选中此复选框，则在打开 JPA ER 图时将显示实体类的属性。

在编辑器中查看图表时，您可以使用工具栏上的 来显示或隐藏这些属性。

嵌入式

如果选中此复选框，则在打开 JPA ER 图时会显示可嵌入对象。

在编辑器中查看图表时，您可以使用工具栏上的 来显示或隐藏可嵌入项。

超类

如果选中此复选框，则在打开 JPA ER 图时将显示实体类的超类。

在编辑器中查看图表时，您可以使用工具栏上的 来显示或隐藏超类。

BPMN 2.0 图

细节

要在 BPMN 图打开时显示元素详细信息，请选中此复选框。

CDI 依赖关系图

@注入

如果选中此复选框，则在打开 CDI 依赖关系图时会显示注入点。

在编辑器中查看图表时，您可以使用工具栏上的 来显示或隐藏注入点。

@产品

如果选中此复选框，则在打开 CDI 依赖关系图时将显示生成器方法和字段。

在编辑器中查看图表时，您可以使用工具栏上的 来显示或隐藏生成器方法和字段。

@装饰者

如果选中此复选框，则在打开 CDI 依赖关系图时将显示装饰器 bean 类。

在编辑器中查看图表时，您可以使用工具栏上的 来显示或隐藏装饰器。

Spring

当地背景

如果选中此复选框，本地上下文将显示在图表中。要在编辑器的图表选项卡中显示本地上下文，请单击。

特性

如果选中此复选框，属性文件将显示在图表中。要在编辑器的图表选项卡中显示属性文件，请单击。

Spring集成

显示标签

如果选中此复选框，标签将显示在图表中。要在编辑器的图表选项卡中显示标签，请单击。

默认布局

从默认布局列表中选择所需的布局。新创建的图表中的节点元素将根据所选布局进行排列。

默认范围

从默认范围列表中选择范围。指定范围有助于避免在图表中显示不必要的层次结构。您可以在“设置” ( ) 对话框的“范围”页面中定义项目的范围。CtrlAlt0S

布局后适合内容

如果选中此复选框，则在应用图表上下文菜单上选择的布局后，所有图表元素将调整大小以适合当前图表区域。在图表中，使用工具栏按钮。

添加新元素时进行重新布局

如果选中此复选框，则添加新元素后将自动执行图表布局。
