Spring图

最后修改时间：2023 年 8 月 23 日

所需插件：Spring和图表（捆绑）

Spring 图可帮助您分析应用程序中的依赖关系。您可以双击图表上的 bean 或文件，以在编辑器的专用选项卡中将其打开。

提示

对于 Spring Boot，您还可以构建Runtime Beans 图。

Spring Bean 依赖关系图

使用Spring Beans 依赖关系图查看和分析项目中 Bean 之间的依赖关系。

打开图表

  1. 右键单击要为其构建图表的 bean。

    您还可以为类构建一个图表，以查看该类中的 Bean 及其依赖项。

  2. 从上下文菜单中，选择图表 | 显示图表 。CtrlAltShift0U

    这将在单独的编辑器选项卡中打开图表。要在弹出窗口中打开它，请选择图表 | 显示图表弹出窗口 。CtrlAlt0U

  3. 在“选择图表类型”弹出菜单中，单击Spring Bean 依赖项图标 “Spring Beans 依赖项”。

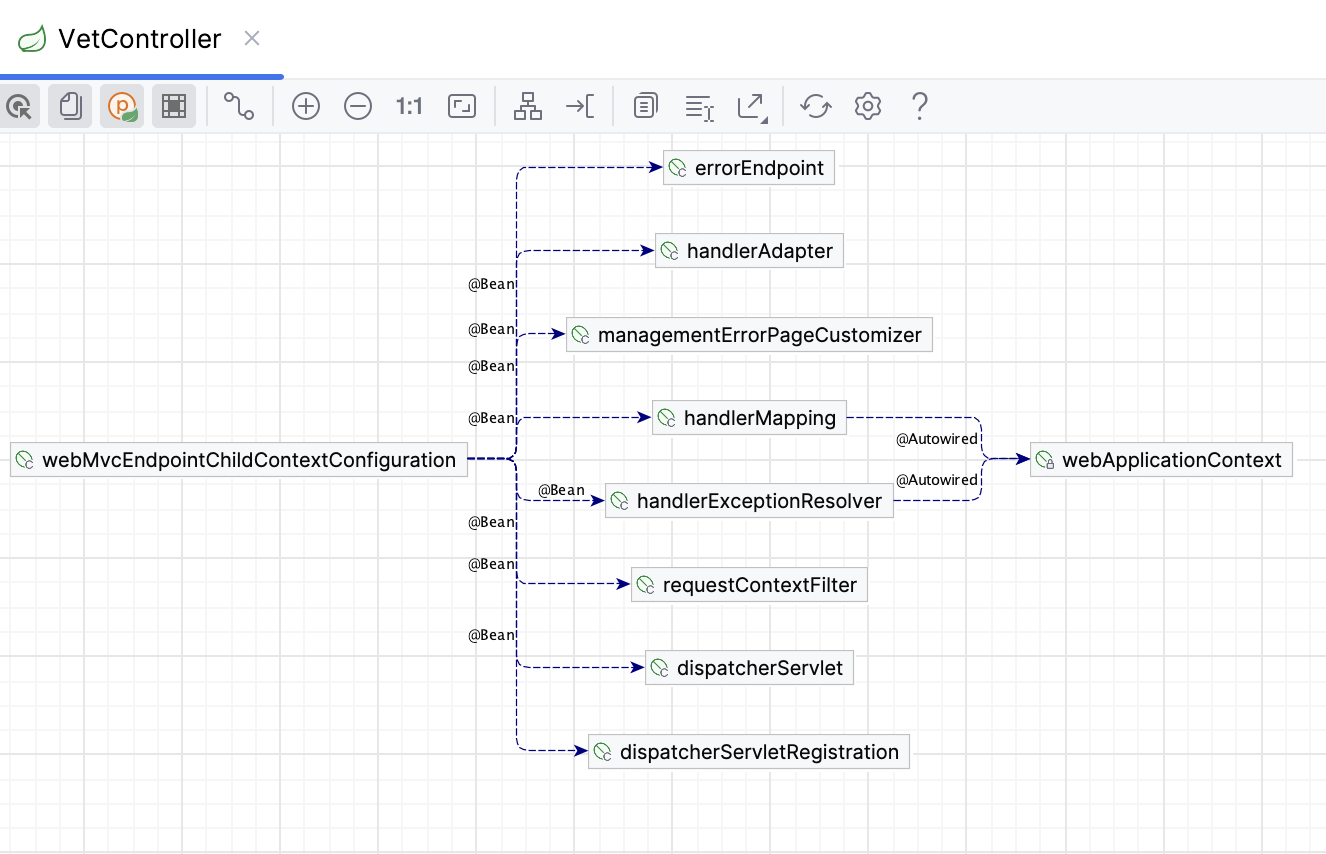

Spring Bean 依赖关系图

如果您只想查看图表上 Bean 之间的直接依赖关系，请在图表工具栏中选择“显示所选节点的邻居” 。 邻里模式图标

Spring应用程序上下文依赖关系图

使用Spring 应用程序上下文依赖关系图查看多个配置文件之间的依赖关系并分析它们如何相互包含和引用。图表上的红色箭头标记错误（例如循环依赖），以便轻松发现它们并将其从 Spring 配置中删除。

打开图表

  1. 右键单击要为其构建图表的配置文件。

  2. 从上下文菜单中，选择图表 | 显示图表 。CtrlAltShift0U

    这将在单独的编辑器选项卡中打开图表。要在弹出窗口中打开它，请选择图表 | 显示图表弹出窗口 。CtrlAlt0U

  3. 在“选择图表类型”弹出菜单中，单击Spring 应用程序上下文依赖项图标 “Spring 应用程序上下文依赖项”。

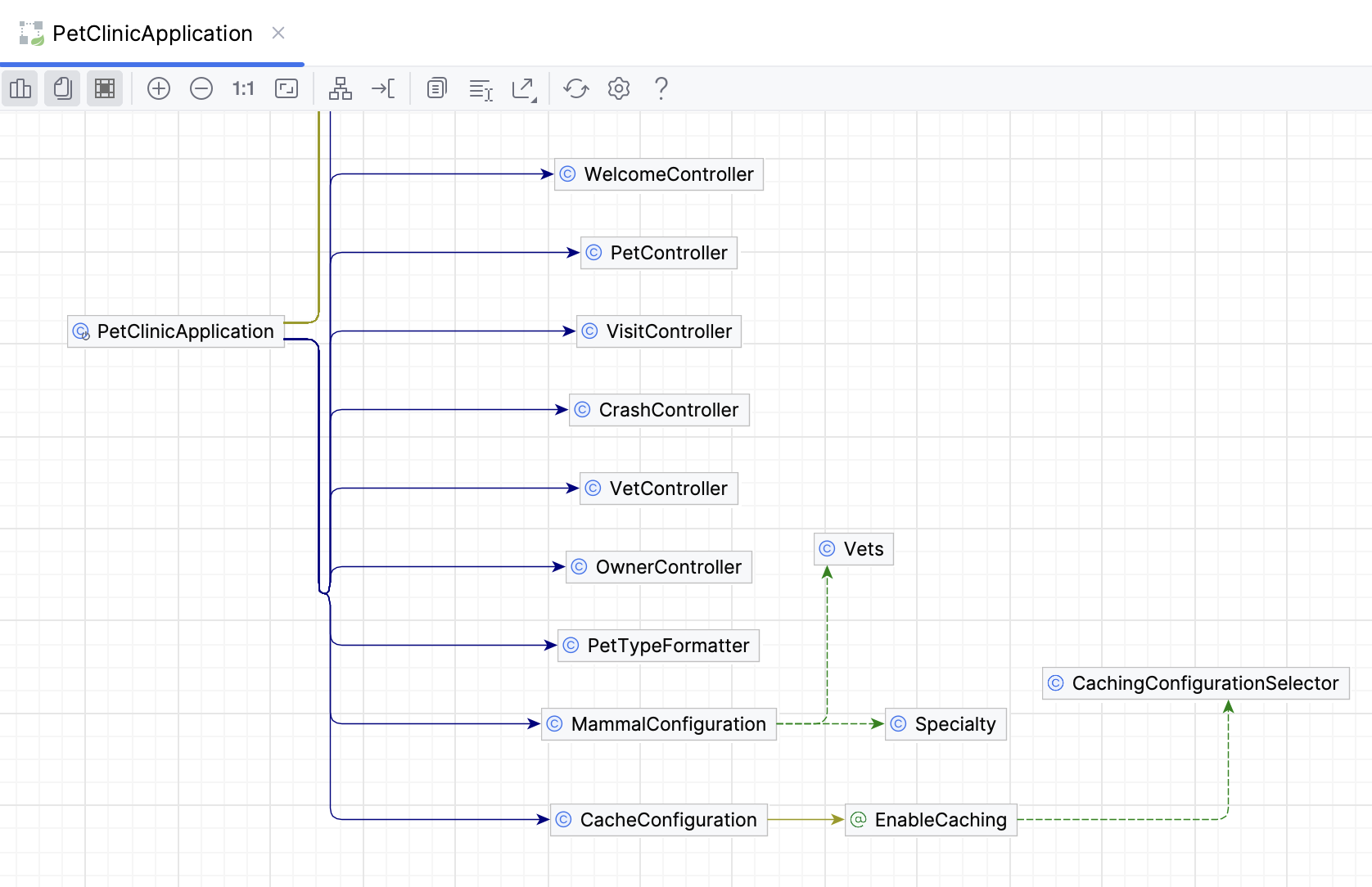

Spring应用程序上下文依赖关系图

Spring应用程序上下文依赖关系图使用以下箭头：

蓝色实心箭头

蓝色实线代表@ComponentScan注释依赖关系。

黄色实心箭头

黄色实线代表@Enable注释依赖关系。

绿色虚线箭头

绿色虚线代表@Import注释依赖关系。

虚线灰色箭头

灰色虚线代表其他依赖项。

红色虚线箭头 红色实心箭头

红线代表错误。
