模块依赖关系图

查看模块依赖关系图

1. 前往查看| 工具窗口 | 项目( )，选择要查看其图表的项目（项目/模块）。Alt01

2. 右键单击所选项目，然后从上下文菜单中选择图表 | 显示图表（或按）。CtrlAltShift0U

3. 从打开的列表中，选择要创建的图表类型。

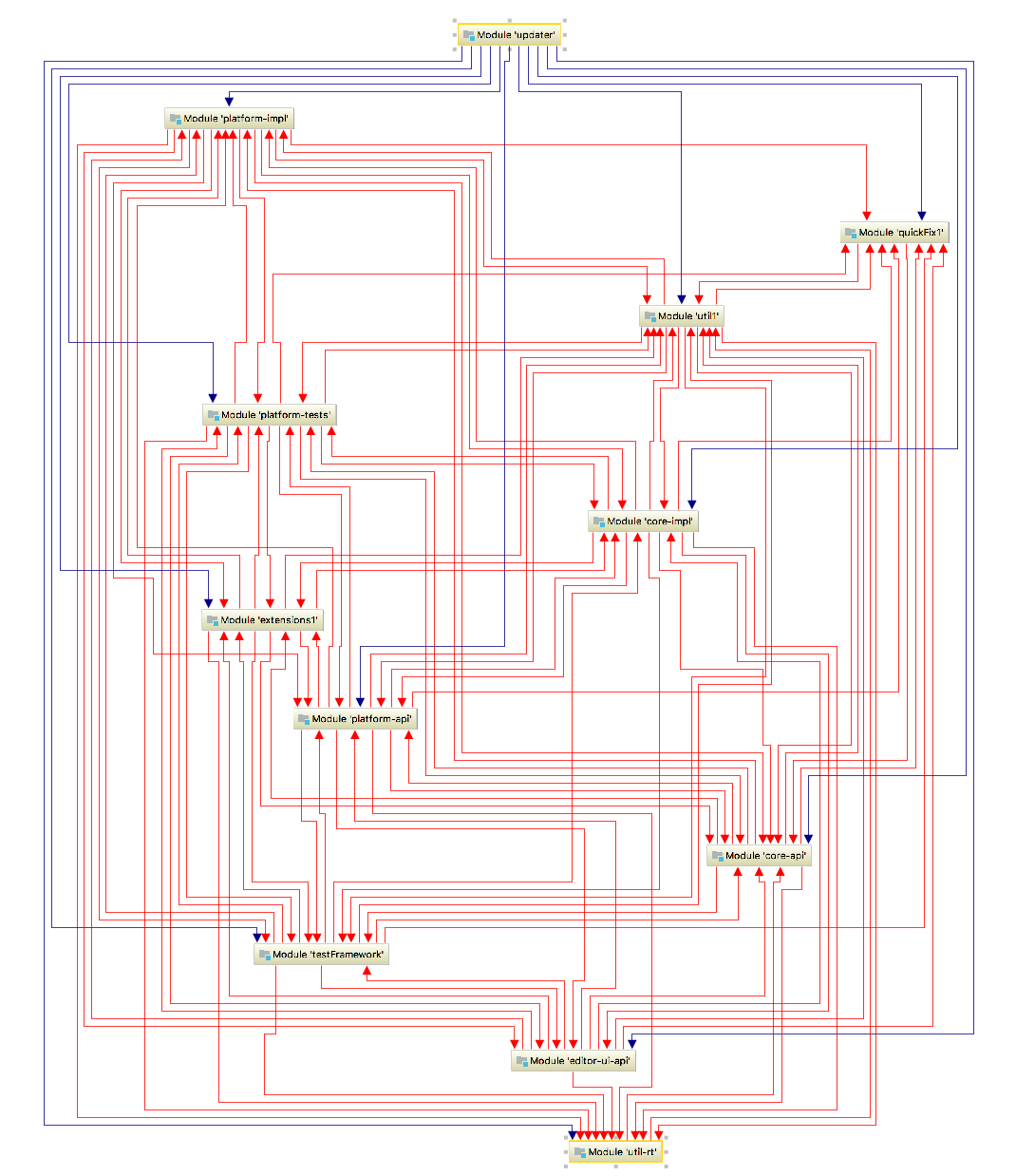

IntelliJ IDEA 显示模块及其依赖项。

使用 Java 模块时，请记住以下几点：

• IntelliJ IDEA 只允许每个 IntelliJ IDEA 模块有一个 Java 模块。

• 您也可以为 JDK 模块创建图表。例如，右键单击java.jnlp文件，然后从上下文菜单中选择Java 模块图。

• 您可以在编辑器中打开module-info.java文件，并从上下文菜单中创建一个图表。

分析模块图

生成模块依赖关系图后，您可以分析模块及其依赖关系。

对于项目模块，当 IntelliJ IDEA 显示模块依赖项之间的连接（箭头）时，将遵循 UML 约定。但是，IntelliJ IDEA 使用以下颜色来显示模块和依赖项之间的某些连接：

• 蓝色箭头保留用于库和模块依赖项

• 绿色 – 用于测试依赖项

• 红色 – 用于循环依赖

在具有Java 模块的项目中，您可以轻松发现命名或自动模块，因为 IntelliJ IDEA 以不同的颜色显示它们：

• 棕色是为 IntelliJ IDEA 模块保留的

• 黄色是为命名模块保留的（包含module-info.java）

• 蓝色为自动模块保留

IntelliJ IDEA 用粗体箭头显示模块之间的连接和传递依赖关系。在这种情况下，您始终可以看到模块中拉入的内容。

管理模块依赖关系图

IntelliJ IDEA 允许您管理图表，执行基本的图表操作，例如跳转到源代码、查找用法等。

检查以下有用的操作：

• 如果您有一个包含大量模块和连接的大图 - 使用Alt+mouse放大图的不同部分。

• 您可以跳转到源代码 – 选择所需的项目并按F4

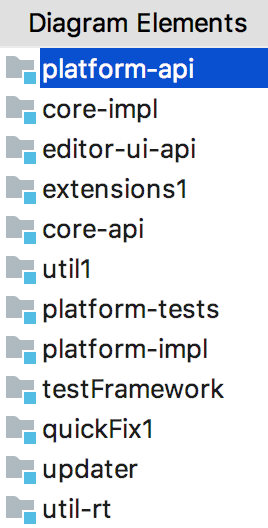

• 如果图表中的项目太多，您可以快速找到模块或库 - 按并从打开的列表中选择您要查找的元素。Ctrl0F

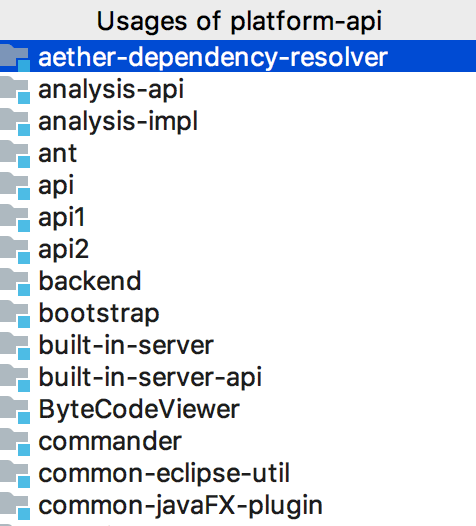

• 您可以在项目文件中查看图表元素的用法 - 选择所需的元素并按。CtrlAltF7
