依赖结构矩阵

最后修改时间：2023 年 9 月 7 日

警告

必须启用捆绑的依赖结构矩阵插件。

处理具有大量依赖项的复杂项目使得很难理解在哪里寻找问题。您可能会遇到复杂的关系或循环依赖关系，这可能会严重影响应用程序的性能和行为。这就是帝斯曼的帮助所在。

DSM 代表依赖结构矩阵– 一种帮助您可视化项目各部分（模块、类等）之间的依赖关系并突出显示信息流的方法。

DSM 分析可用于了解变更将如何影响项目。例如，如果需要更改其中一个类，您可以识别所有依赖项并查看此更改将如何在项目中传播。

分析依赖矩阵

  1. 转到代码| 分析代码 | 依赖矩阵。

    或者，右键单击项目工具窗口中的项目并选择分析依赖关系矩阵。

  2. 在打开的对话框中，选择要分析的范围，然后单击分析。

如果您的项目类文件已过时，分析可能会导致数据不完整或不正确。为了避免这种情况，IntelliJ IDEA 会提示您在继续 DSM 分析之前编译项目。

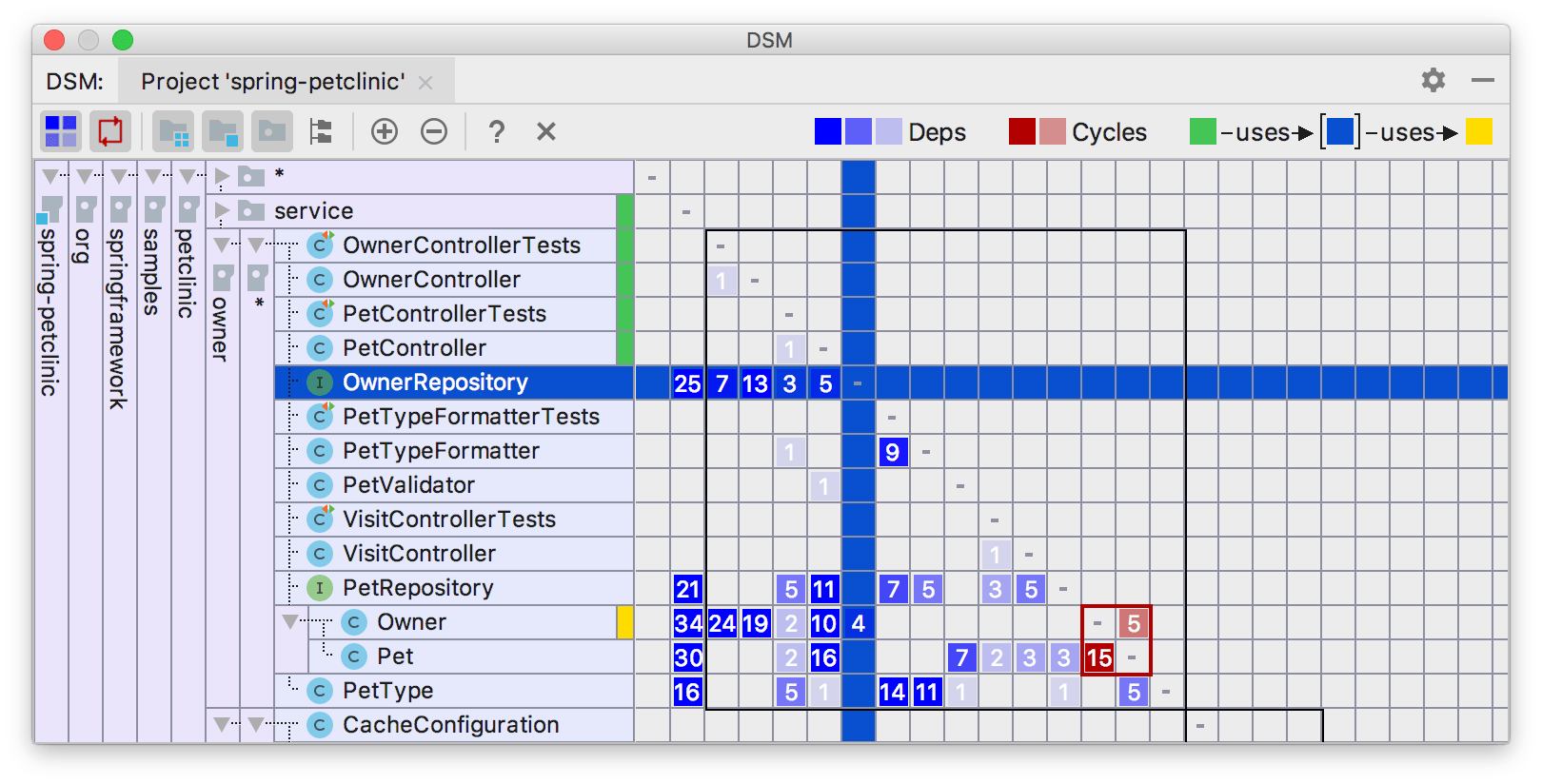

DSM 工具窗口将打开，使您能够检查依赖性。通过单击工具窗口中的单元格，您可以查看更多详细信息。

DSM 工具窗口

DSM 工具窗口以特殊方式对依赖关系进行排序：最常用的类移至底部。

在矩阵上，所有依赖关系始终从绿色流向黄色：当您选择一行时，绿色注释显示依赖组件，而黄色注释显示所选组件所依赖的组件。相互依赖关系以红色显示。不同的阴影对应于依赖关系的数量。依赖关系越多，对应的单元格颜色越深。

探索依赖关系

您可以将视图限制为仅查看选定的依赖项。与限制范围选项相反，只留下产生选定依赖关系的类。

  • 在 DSM 工具窗口中，右键单击必要的依赖关系，然后选择探索之间的依赖关系。

    产生这些依赖关系的类将在 DSM 工具窗口的新选项卡中打开。

查找依赖项的用法

您可以打开选定的依赖项以进行进一步的源代码分析。

  • 在 DSM 工具窗口中，右键单击必要的依赖项，然后选择“查找依赖项的用法”。

限制 DSM 范围

您可以将 DSM 的范围限制为选定的行。只有这些将保留在新矩阵中。

  • 选择要保留的行，然后从上下文菜单中选择“将范围限制为选择”。

    有限范围将在 DSM 工具窗口的新选项卡上打开。

查看 | 工具窗口 | 帝斯曼

执行 DSM 分析后，该工具窗口变得可用。

在这里您可以看到典型的矩阵视图。

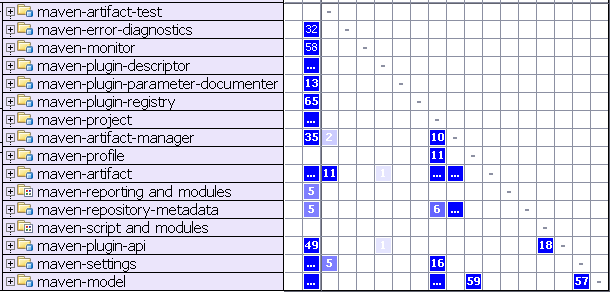

矩阵视图

行标题代表程序结构。现在一切都已折叠，仅显示模块。展开时，标题是树状的，允许您展开模块并挖掘程序包。* — 节点对包内的类进行分组。列标题与相应的行标题相同。因此，为了节省空间，它们没有被示出。相反，行标题上使用了不同的视觉辅助工具。

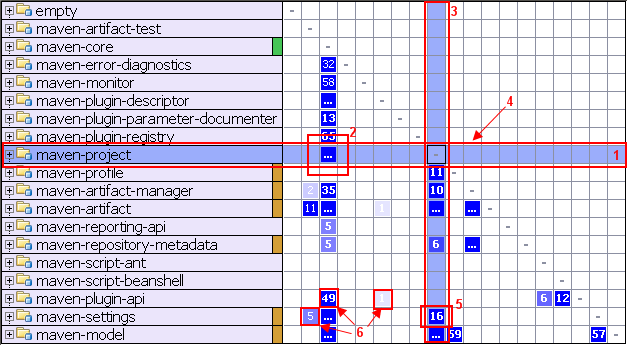

如果选择一行，矩阵将如下所示。

选择一行时的矩阵视图

在这里您可以了解以下内容：

  1. 选定的行和相应的列突出显示以可视化行依赖性。

  2. 单元格中的省略号表示该maven-core模块对模块有许多（超过 99 个）依赖项maven-project。

  3. 该列显示所选行的依赖关系。

  4. 该行显示对所选行的依赖关系。

  5. 这意味着该maven-project模块有 16 个maven-settings模块依赖项。

  6. 不同的阴影对应于依赖关系的数量。

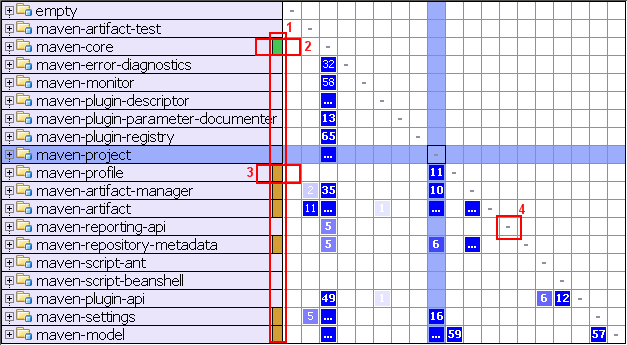

依赖关系

  • 颜色注释有助于一目了然地可视化行依赖关系。

  • maven-core依赖于取决于maven-project。

  • maven-project依赖于取决于maven-profile。

  • 对角线上的破折号对应于未显示的自相关性。

您可以选择任何单元格来探索其中指示的依赖关系。

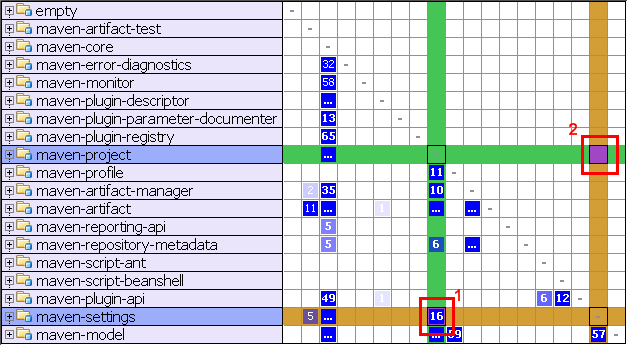

细胞依赖性

选择单元#1。这些颜色注释意味着maven-project对. 对称单元（单元#2）显示另一个方向的依赖性 - 在本例中为零。maven-settings

有一个简单的助记规则 - 所有依赖项始终从绿色流向黄色。

DSM 视图不是按字母顺序对行进行排序，而是以一种特殊的方式对依赖项进行排序：最常用的类移至底部。在结构良好的项目中，这会在矩阵的左下半部分创建一个三角形。

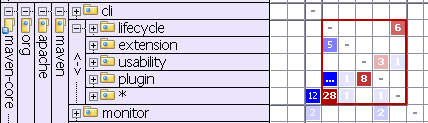

周期

周期

相互依赖关系以红色显示。这意味着插件和可用性包都是相互依赖的。
